Lassan elkészítem az első áramkör tervét, amit olyannyira próbának szánok hogy nem is ez lesz a gitárerősítőben. Egy DIP-8 tokozású alkatrészekből felépített mikrofon előfokot (korábban írtam róla) és egy SMD fejhallgató erősítőt pár bufferrel akarok a computerhez, és egy SMD D-osztályú 2x25W-os végfokot. Ha ez sikerül, és az előfok olyan jó mint amilyennek írják, akkor nekállok a nagy erősítőnek ami ennél sokkal zűrösebb lesz. A program nagyon sokat segít a tervezésben, jól paraméterezhető, sok hibát ki lheet vele könnyedén javítani. Szinte minden a footprintek pontosságán múlik.
Érdemes volt utánanézni a tervezőprogramnak, mert ha van alkatrészrajz és footprint (ami még szeritnem ebben a pillanatban nem jó, mert a kondik túl nagyok, a bemenetek meg túl kicsik) igen könnyen elkészül egy kétoldalas penel terve. Nem olyan mint amilyenre én csináltam volna de majd még próbálkozok. HA meglesznek az alkatrészek akor át kell variálnom a footprinteket, még az is lehet hogy rajzolnom kell párat. Addig is az első demók:

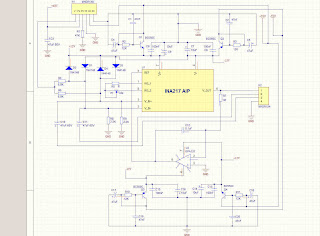

Kapcsolási rajz:
Panelrajz:
